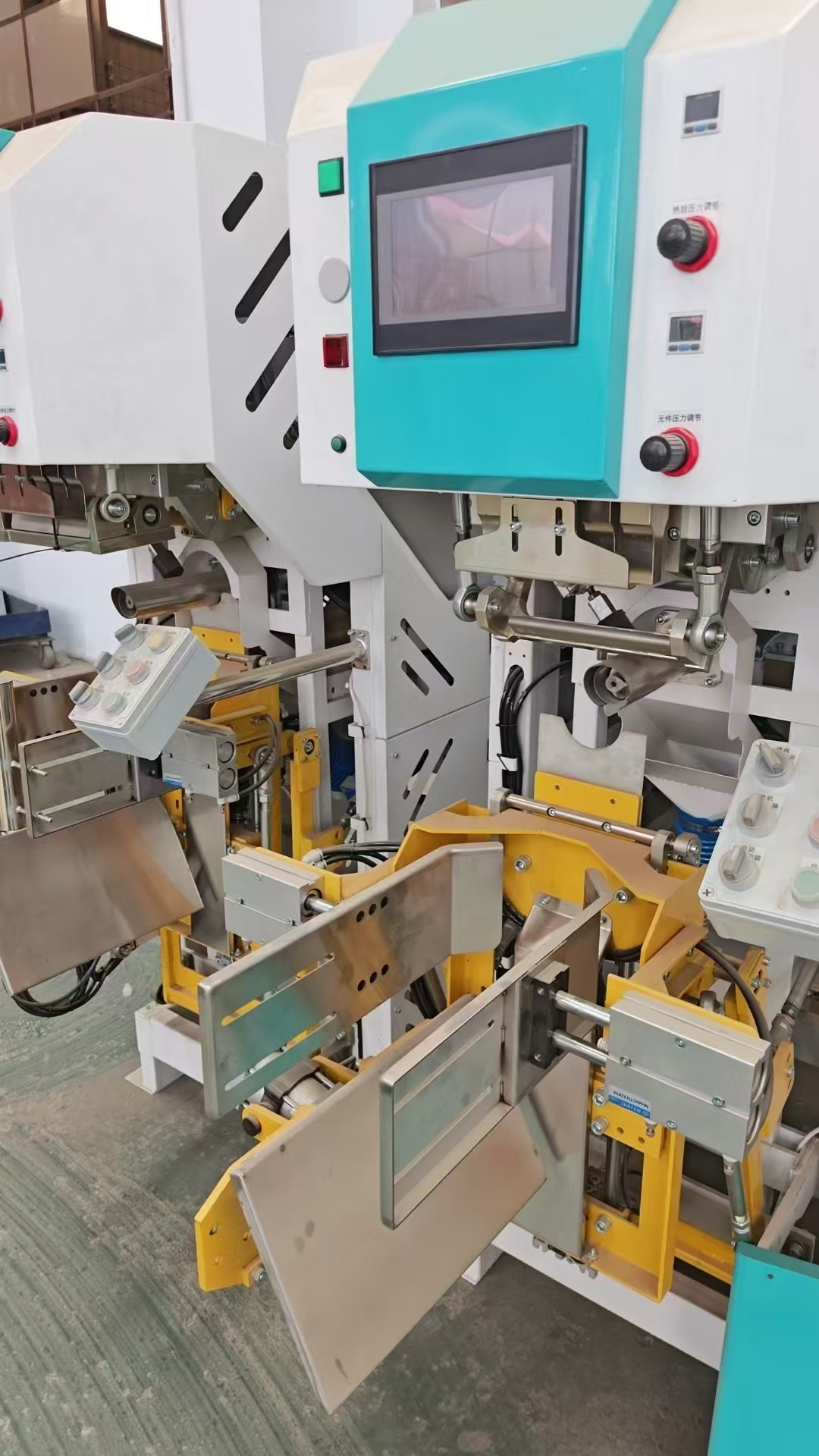

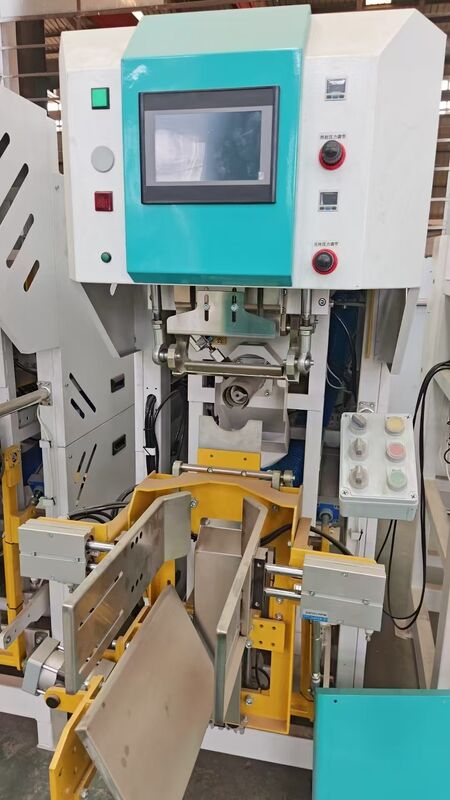

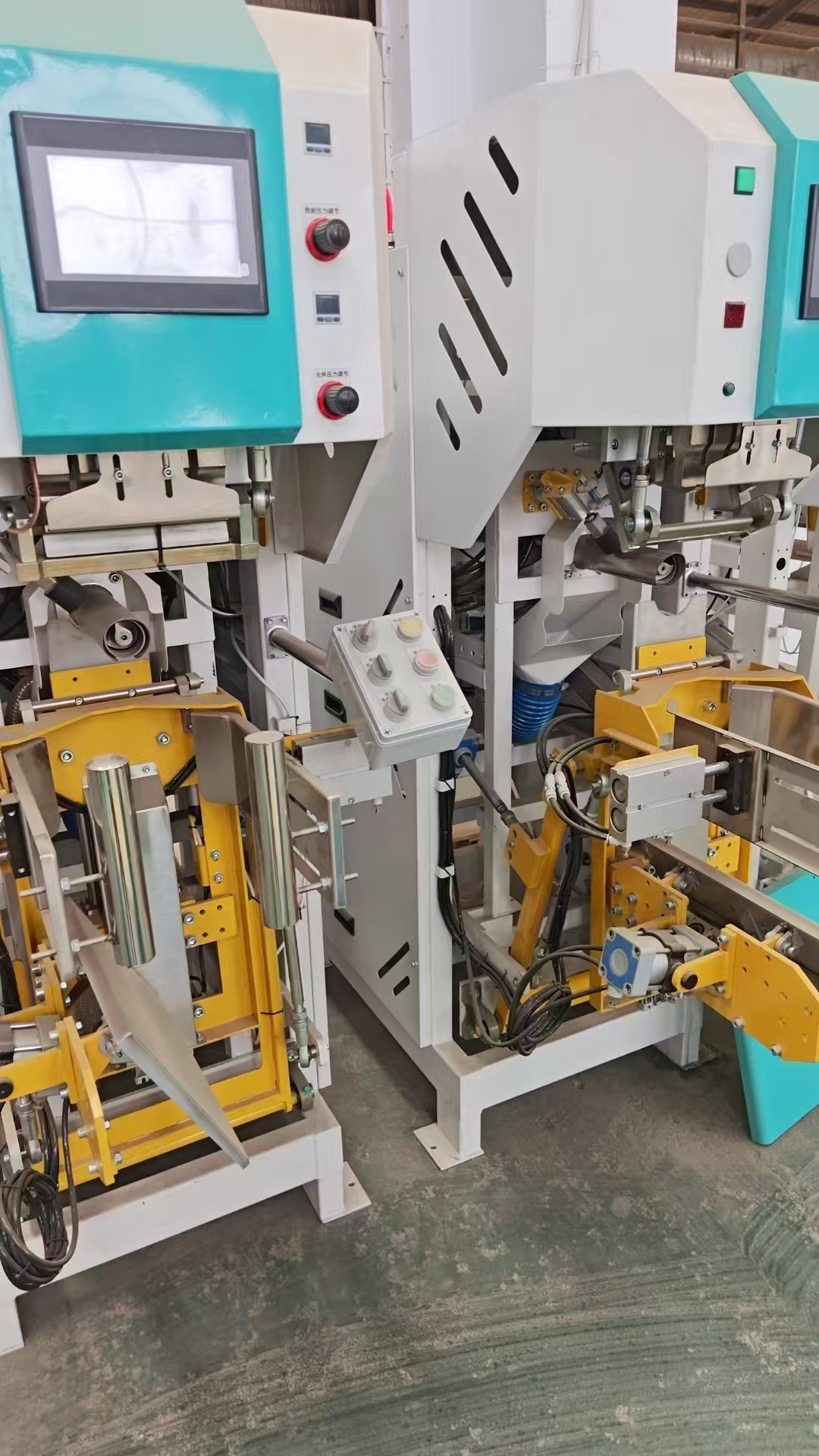

Remplisseur de valve à vis sans fin, emballeur de valve, emballeur à vis sans fin, remplisseur de sacs à valve à vis sans fin avec scellage par ultrasons

Description de produit

Introduction

Une ensacheuse à valve à vis sans fin avec scellage par ultrasons est une machine d'emballage spécialisée utilisée principalement pour remplir et sceller des poudres fines (comme des produits chimiques ou alimentaires) dans des sacs à valve. Ces machines combinent dosage de précision par vis sans fin, technologie des sacs à valve, et scellage par ultrasons pour un processus d'emballage propre, efficace et sans poussière.

Comment ça marche

1. Placement du sac : Un opérateur ou un robot place un sac à valve vide (avec une valve intérieure préformée) sur le bec de remplissage. Le sac est serré hermétiquement.

2. Cycle de remplissage par vis sans fin :

   • Une vis hélicoïdale rotative (la vis sans fin) à l'intérieur d'un tube aspire le produit depuis la trémie.

   • Le produit est transporté avec précision dans le bec de remplissage et à travers la valve du sac, dans le sac.

   • Contrôle de la poussière : Pendant le remplissage, l'air déplacé par le sac est évacué par les ports de récupération de poussière du système, créant une boucle fermée et sans poussière.

   • Modes de remplissage :

     • Gravimétrique : Le plus précis. La tête de remplissage entière est montée sur une cellule de pesée. La vis sans fin alimente rapidement, puis ralentit pour un "goutte à goutte" afin d'atteindre le poids cible exact.

     • Volumétrique : Moins cher. Le système distribue un volume prédéfini par révolution de la vis sans fin. La précision dépend de la densité constante du produit.

3. Scellage par ultrasons :

   • Le sac rempli est transporté vers la station de scellage.

   • Un cornet ultrasonique appuie contre la valve thermoplastique.

   • Des vibrations à haute fréquence créent une chaleur par friction, faisant fondre les couches internes de la valve et les fusionnant en un joint permanent et hermétique en moins d'une seconde.

Applications de l' ensacheuse à valve à air

• Poudres fines
• Additifs chimiques
• Épices et poudres alimentaires
• Matériaux de construction (par exemple, ciment, coulis)
• Poudres cosmétiques

Paramètres techniques

Capacité d'emballage : 2-3 sacs / min (Note : la vitesse d'emballage des différents matériaux est différente)

Plage de pesée : 10-25 kg/sac

Précision : ≦+/-150g/sac

Méthode d'alimentation : Alimentation par vis

Type de sac : Sac à valve

Taille du sac : à informer par l'acheteur

Alimentation électrique de travail : 380V, 50Hz, 3p ou personnalisation

Source de gaz de travail : Pression d'air ≥0.5-07Mpa

Consommation d'air 0.2m3/min

Configuration et spécifications principales:

Cellule de pesée : TIANGUANG

PLC : ZHOUJI

Écran tactile : MGCS

Servomoteur : EURA

Électrovanne : AIRTAC

Scellage thermique par ultrasons

Convoyeur à vis avec trémie d'alimentation et mélangeur à ruban hélicoïdal

Le convoyeur à vis est de Φ165X3500mm, alimentant le matériau au mélangeur. La pale de ruban hélicoïdal extérieure et intérieure entraînée par un arbre rotatif à grande vitesse, mélangeant le matériau au maximum, la pale de ruban hélicoïdal intérieure force le matériau vers les côtés, la pale de ruban hélicoïdal extérieure force le matériau des côtés vers l'intérieur, mélangeant les matériaux d'avant en arrière. Dans le même temps, certains matériaux entraînés par le ruban hélicoïdal effectuent un mouvement radial, pour former un mélange convectif, afin d'obtenir un effet de mélange uniforme dans un temps relativement court. Le temps de mélange : 10-15min/lot

Silo de stockage

Le silo de stockage est de 1.5m³, stocke le matériau fini et prépare pour la machine d'emballage, ce qui améliore considérablement l'efficacité.

Machine d'emballage

Installation automatique de mortier sec de type valve. 15-50kg/sac réglable, la vitesse d'emballage est de 5-6s/sac. Vitesse d'emballage rapide, haute précision de pesée, haut degré d'automatisation et fonctionnement simple.

Compresseur d'air

0.12m³, équilibre la pression de l'air, fournit une source d'air pour la machine d'emballage pour un emballage rapide et la rupture d'arche de la trémie de produit fini.
